    HT-D201型智能蓄電池放電儀

    發布日期: 2015-09-30

    1 概述



    在電力、通信、金融、交通等行業中,蓄電池作為備用電源在直流系統中起著極其重要的作用。為保證系統的正常運行,蓄電池的測試和維護顯得尤為重要。

    利用該系統可以對蓄電池進行活化和容量檢測??蓮V泛應用于發電廠、變電所及其他使用蓄電池的領域??蓱糜?4V、48V、110V、220V各種規格的蓄電池維護。

    該系統采用ATMEL公司精簡指令集(RISC)微處理器ATmega128L為核心,5.7英寸觸摸屏液晶顯示,軟硬件多重冗余,有良好的抗干擾能力。記錄實時放電數據,放電數據可以通過U盤上傳到電腦,方便分析、存檔。



    2 型號說明

    HT:公司產品型號

    D:產品分類代碼

    201:產品設計序號

    3 使用條件

    3.1 通風良好,便于儀器散熱;

    3.2 海拔高度≤2Km;

    3.3 環境溫度-10~50℃;

    3.4 相對濕度≤90%;

    3.5 大氣壓力80~110KPa;

    3.6 周?chē)橘|(zhì)無導電塵埃,無腐蝕金屬或破壞絕緣等級的氣體等;

    3.7 特殊環境,可按要求定制。

    4 技術參數



    4.1 工作電源:    由蓄電池提供;

    4.2 電池電壓等級:24V、48V、110V、220V;

    4.3 放電電流范圍:0A~標稱電流(客戶要求電流等級);

    4.4 放電穩流精度:≤±0.5A;

    4.4 放電時間精度:≤5ms;

    4.5 放電容量精度:≤±1AH;

    4.6 放電電壓精度:≤±0.5V;

    4.7 散熱方式:    強制風冷;

    4.8 外形尺寸:    200A~100A    615×605×215(單位mm)

    100A及以下    495×455×215(單位mm)



    5 特點



    5.1 控制器CPU采用Atmel公司精簡指令集(RISC)單片微機控制器ATmega128,接近每MHz實現1MIPS的處理能力。其內部集成了128K的FLASH,4K的EEPROM和10位AD轉換器使得系統結構緊湊,抗干擾能力強。

    5.2  5.7英寸觸摸屏液晶顯示,信息量大,界面友好,操作簡便。

    5.3 智能化軟件技術,PID調節算法,脈寬調制輸出控制。

    5.4 實時顯示放電電流、電池電壓、放電時間、釋放容量、實時時鐘、整定值信息。

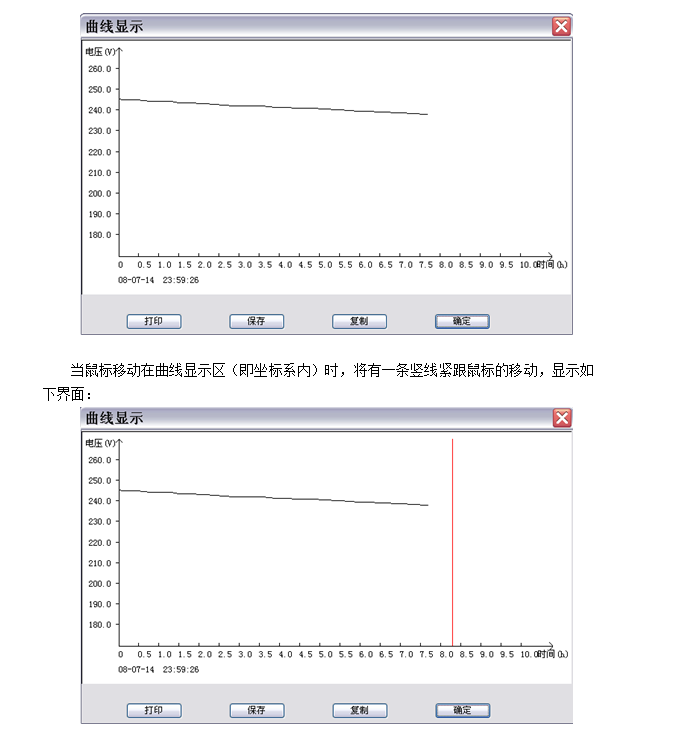

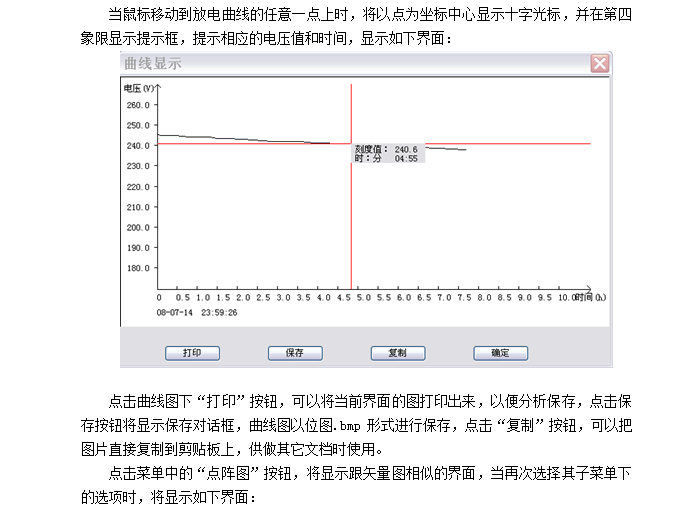

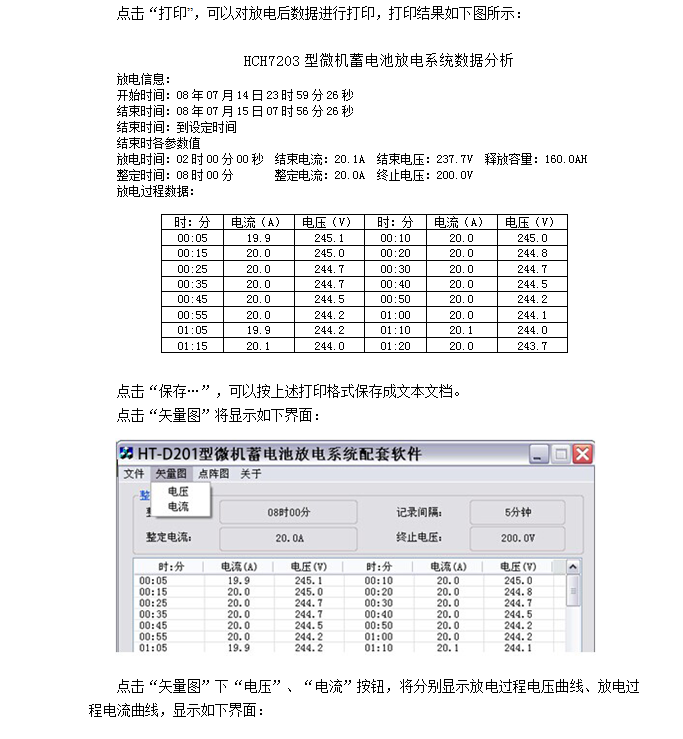

    5.5 記錄放電過程的電流電壓值(每5分鐘一筆),供事后分析查閱。放電數據可通過U盤上傳至電腦,使用配套軟件對其進行全面分析,數據可以以報表、圖形等形式顯示,并可通過打印機打印數據及圖形,方便用戶查閱和整理。

    5.6 整定值自動記憶,自動調用。

    5.7 負載采用新型PTC電阻,體積小,散熱性好,電流穩定。

    5.8 脈寬調制輸出控制IGBT以細分電流,軟硬件濾波技術。

    5.9 抗干擾能力強,容錯好。

    5.10 開關量輸入輸出,滿足不同用戶的需求。

    5.11 裝置體積小,攜帶方便。系統運行電源由蓄電池組提供,接線方便。



    6 接線說明

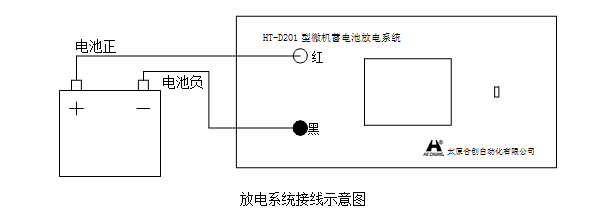

    接線前請先檢查裝置正負極是否短路,如果短路請與廠家聯系。如果是開路狀態說明裝置正常。接線應采用裝置自帶電纜,紅色接線柱接電池正極,黑色接線柱接電池負極(注意:不可接反)。檢查連接正確后即可接線。



    7 工作原理



    7.1 蓄電池工作原理

    以鉛酸蓄電池為例,正極活性物質是二氧化鉛,負極活性物質是海綿鉛,電解液是稀硫酸溶液, 其放電化學反應為二氧化鉛、海綿鉛與電解液反應生成硫酸鉛和水,Pb(負極)+PbO2(正極)+2H2SO4====2PbSO4+2H2O(放電反應)其充電化學反應為硫酸鉛和水轉化為二氧化鉛、海綿鉛與稀硫酸。2PbSO4+2H2O====Pb(負極)+PbO2(正極)+2H2SO4 (充電反應)鉛酸蓄電池單格額定電壓為2.0V,通過串并聯得到不同電壓不同容量的各類電池。



    7.2 蓄電池活化和測量容量原理

    蓄電池長期使用時往往由于放電不充分而使極板硫酸鹽化,降低電池容量。通過深放電處理,使硫酸鹽還原,參與反應的化學成分增加,擴充電池容量,延長使用壽命。

    放電過程中,系統在線測量放電電流,放電時間,電池電壓和釋放容量并顯示在液晶屏上。通過自動調節接入回路的阻值來調節放電電流,達到恒流放電的目的。通過放電電流對時間積分,可以精確計算出電池的容量。分析其放電特性以評估電池質量,保證其可靠工作。

    7.3 結束放電狀態的條件

    在放電過程中如果有如下條件成立,則終止放電狀態:

    a.電池電壓低于用戶設置的終止電壓。

    b.放電時間大于用戶設置的放電時間。

    c.放電電流大于用戶設置的最大電流。

    d.放電電流長時間超過用戶設定電流。

    e.用戶操作系統使其終止放電操作。



    8 操作說明



    8.1 開機

    接線前請先檢查裝置正負極是否短路,如果短路請與廠家聯系。如果是開路狀態說明裝置正常。將蓄電池組正負極接到放電儀正負極上,確認極性無誤。

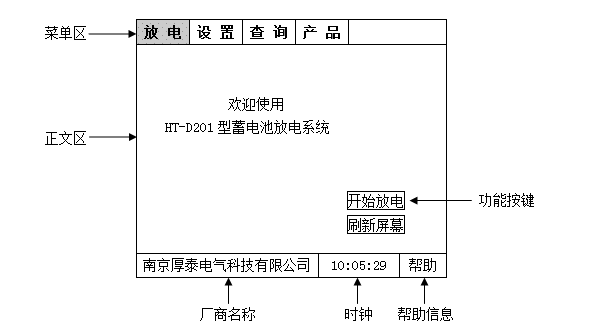

    檢查裝置無誤后,將電纜接到接線柱上,液晶屏亮,蜂鳴器響一聲后顯示如下歡迎界面:

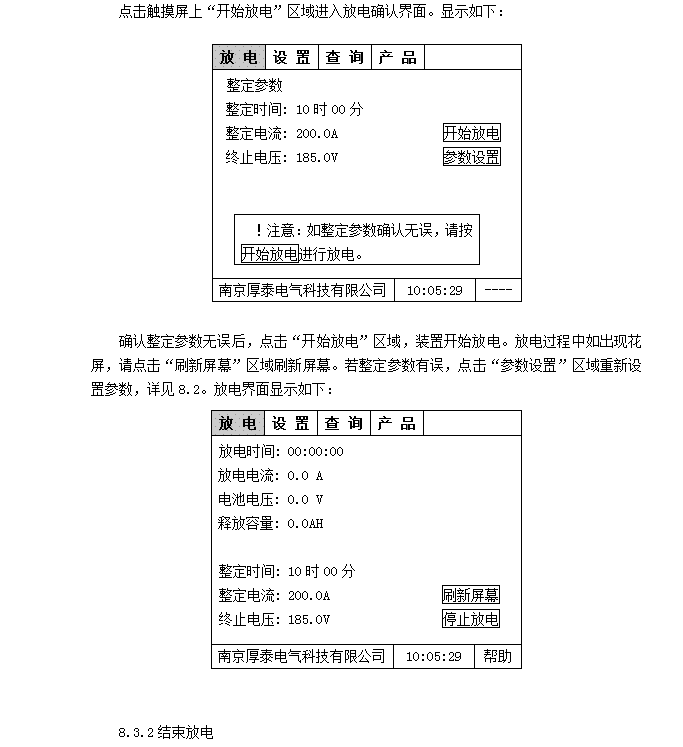

    菜單區:放電—放電界面,在參數設定完畢后,點擊“開始放電”進入放電狀態;

                  設置—設置放電參數及時鐘;

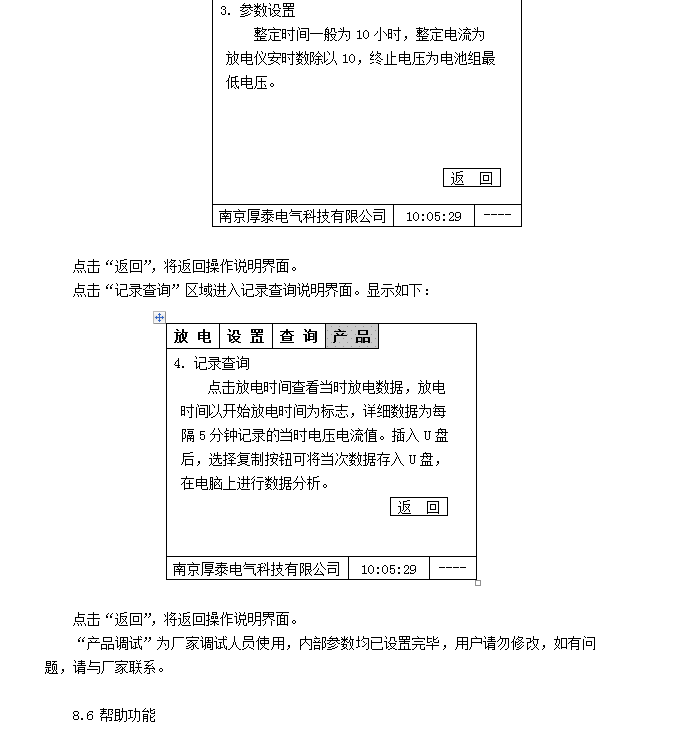

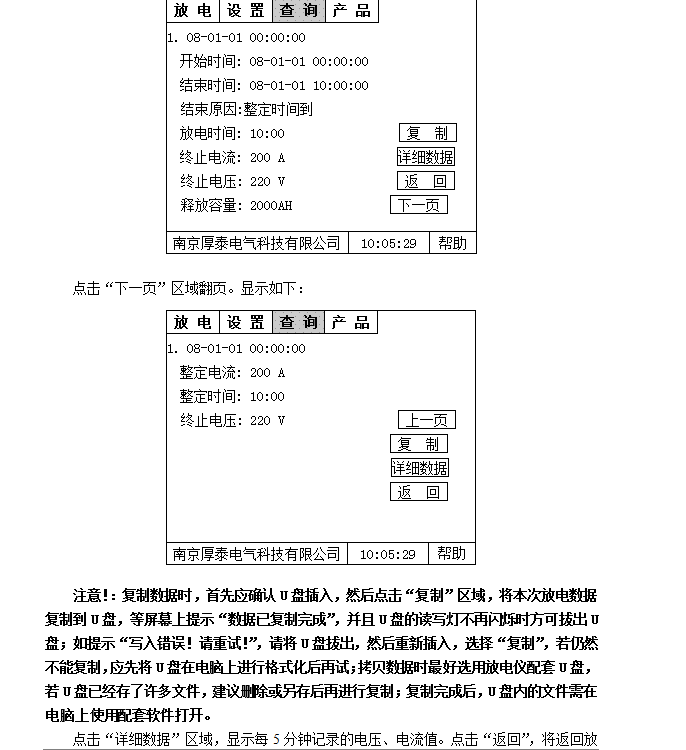

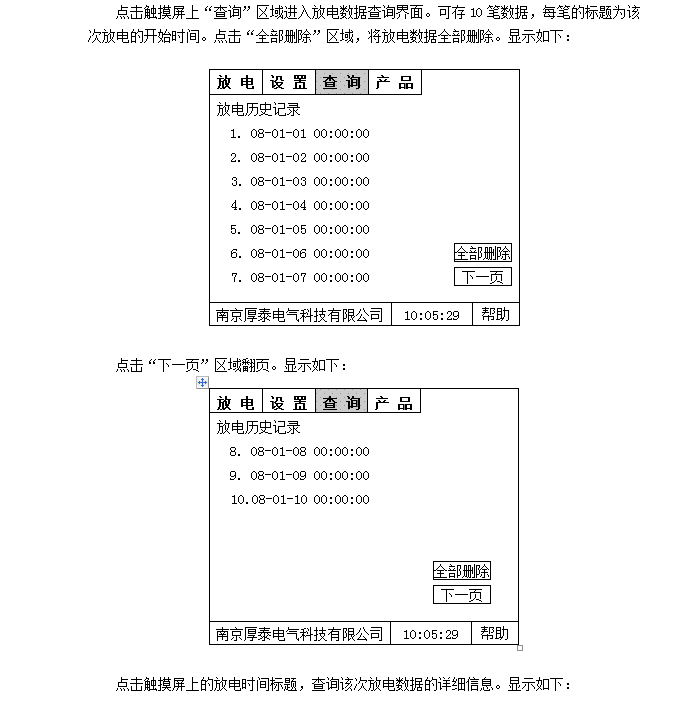

            查詢—查看最近十次放電數據;

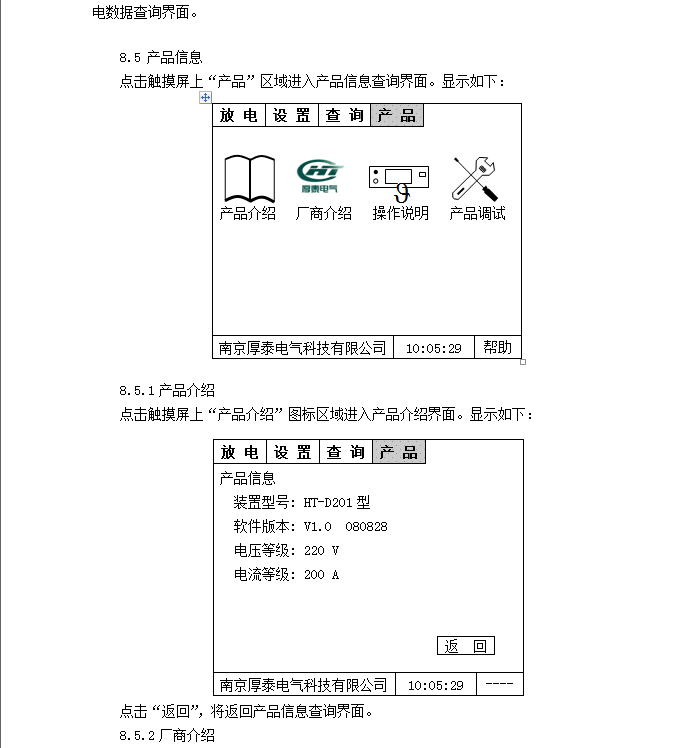

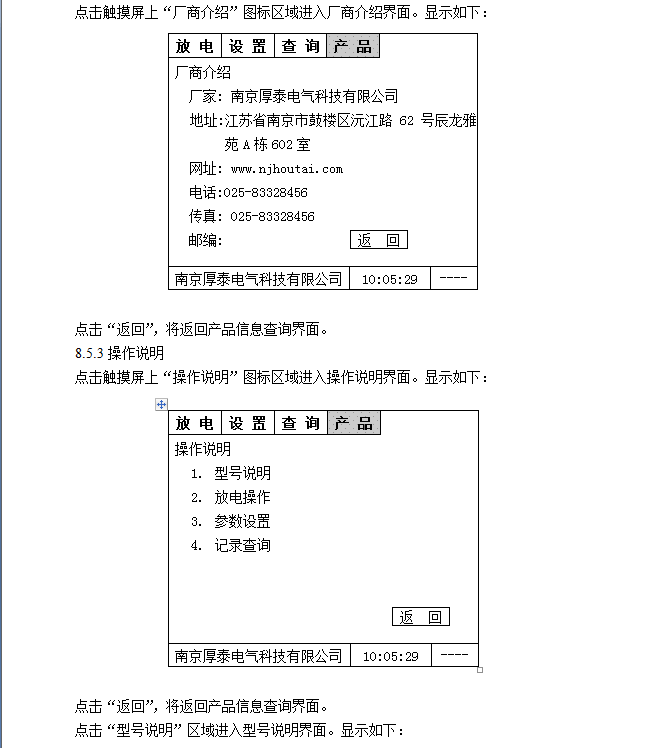

            產品—產品信息、廠商信息介紹。

    正文區:顯示各狀態下的各項數據信息。

    廠商名稱:生產廠家。

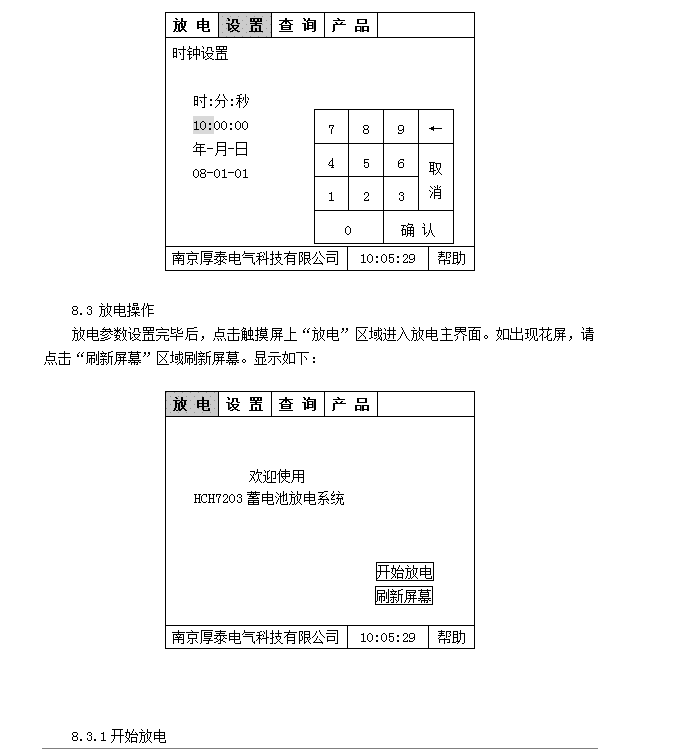

    時鐘:實時時鐘,在菜單區的設置菜單下設置。

    幫助信息:點擊“幫助”獲得該狀態下的幫助信息。

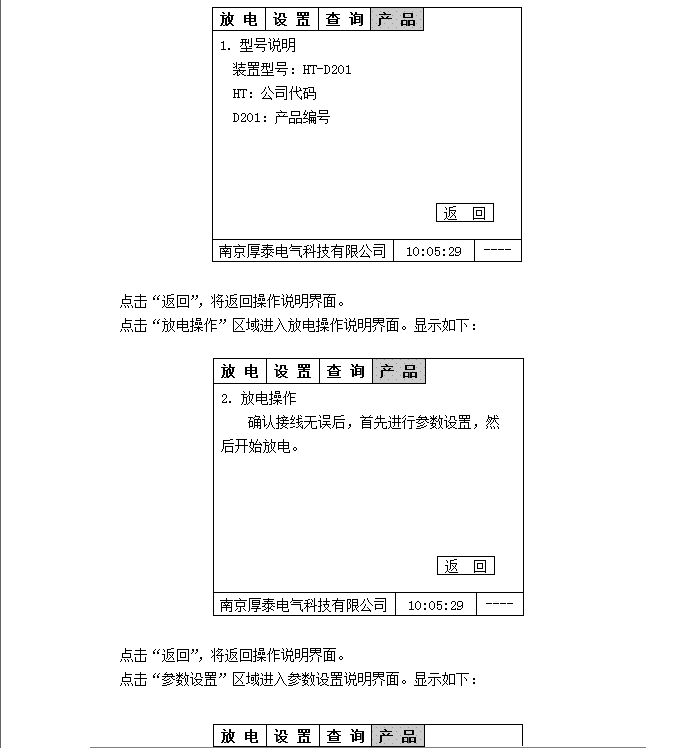

    功能按鍵:提示該狀態下的功能選項,點擊按鈕執行相應的操作。

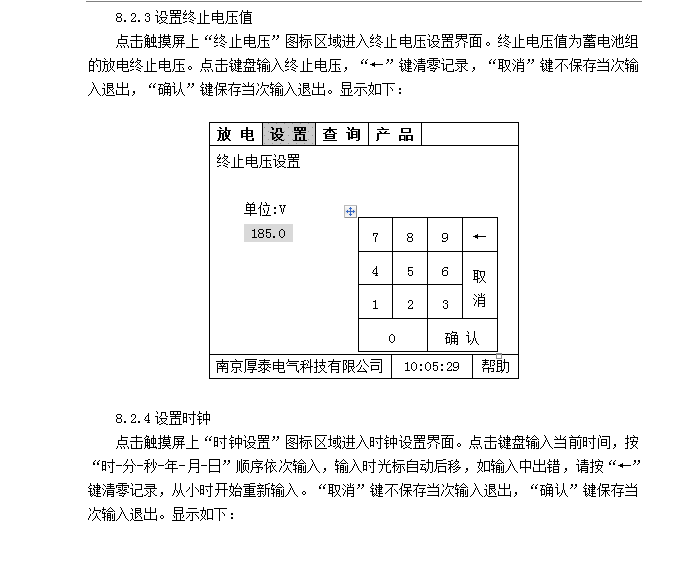

    8.2 設置放電參數

    點擊觸摸屏上“設置”區域進入放電參數設置界面。顯示如下:



    上一篇:HT-D203
    下一篇:HT-D202逆變電源
